Laudo Técnico para Ponte Rolante
Inspeção e Emissão de Laudo Técnico para Ponte Rolante
Inspecionar e emitir um laudo de ponte rolante é crucial para garantir a segurança operacional e a conformidade com as normas regulamentadoras. Este processo envolve uma série de conceitos, técnicas e a coleta de informações detalhadas.
Em outras palavras a inspeção e emissão de laudo técnico para pontes rolantes é essencial para assegurar a segurança operacional e a aderência às normas regulamentadoras. Esse procedimento abrange a aplicação de diversos conceitos, técnicas e a coleta de dados minuciosos.
Em outras palavras a inspeção e a emissão de laudo para ponte rolante são fundamentais para a segurança operacional e o cumprimento das normas. Esse processo engloba diversos conceitos, técnicas e a coleta minuciosa de informações.
Sendo assim para garantir a segurança operacional e a conformidade com as normas regulamentadoras, a inspeção e a subsequente emissão de laudo técnico de pontes rolantes são imprescindíveis. Este procedimento envolve a aplicação de conceitos específicos, técnicas apuradas e uma detalhada coleta de dados.
Conceitos Fundamentais

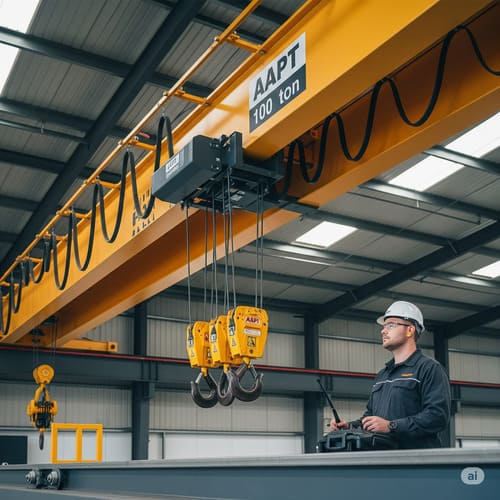

Ponte Rolante: Equipamento de elevação e movimentação de cargas, composto por uma estrutura que se desloca sobre trilhos (caminho de rolamento) e um carro com talha que se move transversalmente.
Inspeção: Verificação sistemática das condições de um equipamento, visando identificar desgastes, avarias, falhas ou não conformidades que possam comprometer sua segurança e funcionalidade.
Laudo Técnico: Documento formal emitido por profissional habilitado, que atesta as condições de um equipamento, apresentando os resultados da inspeção, as não conformidades encontradas, as recomendações de reparo ou manutenção e a conclusão sobre sua aptidão para uso.
Vida Útil: Período de tempo em que um equipamento é projetado para operar de forma segura e eficiente, considerando as condições de uso e a manutenção adequada.
Fadiga: Processo de dano progressivo em um material devido a ciclos repetidos de tensão, que pode levar à falha estrutural. Em pontes rolantes, a fadiga é uma preocupação em componentes como vigas, eixos e soldas.
NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais): Norma Regulamentadora brasileira que estabelece os requisitos de segurança para a operação de equipamentos de transporte de materiais, incluindo pontes rolantes.
NR-12 (Segurança no Trabalho em Máquinas e Equipamentos): Norma Regulamentadora brasileira que define princípios, requisitos e medidas de proteção para garantir a saúde e a integridade física dos trabalhadores que interagem com máquinas e equipamentos.
Técnicas de Inspeção para Ponte Rolante
A inspeção de Pontes Rolantes geralmente inclui diversas técnicas, que podem ser visuais ou com o auxílio de equipamentos específicos:
Inspeção Visual: Observação atenta de todos os componentes da ponte rolante, buscando por trincas, deformações, corrosão, desgastes excessivos, parafusos soltos, cabos desfiados, soldas irregulares, entre outros. É a primeira e mais básica técnica, mas fundamental.
Medição Dimensional: Utilização de paquímetros, trenas e outros instrumentos para verificar as dimensões de componentes críticos (ex: diâmetro de rodas, espessura de patins de freio, folgas), comparando-as com as especificações do fabricante.
Inspeção por Líquido Penetrante (LP): Método para detectar trincas e descontinuidades superficiais em materiais não porosos. Um líquido penetrante é aplicado, seguido de um revelador que "puxa" o penetrante das descontinuidades, tornando-as visíveis.
Inspeção por Partículas Magnéticas (PM): Técnica utilizada para detectar descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos. Um campo magnético é aplicado, e partículas magnéticas finas se acumulam nas descontinuidades, indicando sua presença.
Ultrassom (US): Método não destrutivo para detectar falhas internas em materiais, como trincas, vazios ou inclusões. Ondas ultrassônicas são emitidas e sua reflexão é analisada para identificar imperfeições.
Termografia: Utilização de câmera termográfica para detectar pontos de aquecimento excessivo em componentes elétricos e mecânicos (ex: motores, rolamentos, painéis elétricos), indicando possíveis falhas ou sobrecarga.
Análise de Vibração: Monitoramento das vibrações de componentes rotativos (ex: motores, redutores, rolamentos) para identificar desbalanceamento, desalinhamento, folgas excessivas ou falhas em rolamentos.
Ensaios de Carga: Realização de testes com cargas nominais e, em alguns casos, com sobrecarga (conforme norma e projeto), para verificar a capacidade de elevação, a estabilidade, o funcionamento dos freios e dos dispositivos de segurança.
Análise de Óleos: Avaliação da condição do óleo lubrificante de redutores e caixas de engrenagens para identificar partículas de desgaste, contaminação ou degradação do óleo, indicando a necessidade de troca ou reparo.
Informações Fundamentais para o Laudo Técnico de Ponte Rolante
Para a elaboração de um laudo técnico completo e preciso, as seguintes informações são essenciais:
Identificação da Ponte Rolante: Marca, modelo, número de série, ano de fabricação, capacidade de carga nominal, número de identificação interna da empresa.
Dados do Local de Instalação: Endereço, setor, responsável pela operação.
Histórico de Manutenção: Registros de manutenções preventivas, corretivas e reformas anteriores.
Normas e Referências: Indicação das normas técnicas (ABNT, ISO, etc.) e regulamentadoras (NRs) aplicáveis à inspeção.
Metodologia da Inspeção: Descrição das técnicas utilizadas, instrumentos de medição e equipamentos de ensaio.
Resultados da Inspeção: Detalhamento das observações e medições realizadas para cada componente, incluindo:
Estrutura: Condição das vigas, colunas, soldas, parafusos, corrosão, deformações.
Caminho de Rolamento: Nivelamento, alinhamento dos trilhos, fixação, desgaste.
Carro e Talha: Condição das rodas, cabos de aço, ganchos, moitões, freios, limitadores de fim de curso, roldanas, polias.
Mecanismos de Movimentação: Motores, redutores, eixos, acoplamentos, rolamentos, lubrificação.
Sistema Elétrico: Painéis elétricos, cabos, bornes, botoeiras, contatores, disjuntores, aterramento, dispositivos de segurança elétrica.
Dispositivos de Segurança: Limitadores de carga, fim de curso, freios de serviço e emergência, botões de emergência, alarmes, iluminação, guarda-corpos.
Sistemas de Comando: Botoeiras, controle remoto, operação geral.
Não Conformidades e Recomendações: Listagem de todos os problemas encontrados, classificados por nível de criticidade (emergencial, alta, média, baixa), com as respectivas recomendações para correção (reparos, substituições, ajustes, calibrações).
Registro Fotográfico: Imagens que comprovem as condições do equipamento e as não conformidades.
Parecer Conclusivo: Declaração final sobre a segurança e a aptidão da ponte rolante para operação, com ou sem restrições, ou a necessidade de interdição até os reparos.
Identificação do Profissional Habilitado: Nome, CREA/CAU, assinatura e número de registro no conselho de classe do engenheiro ou técnico responsável pela inspeção e emissão do laudo.
ART (Anotação de Responsabilidade Técnica): Documento emitido pelo CREA/CAU que formaliza a responsabilidade técnica do profissional pela atividade de inspeção.
________________________________________
"A realização de inspeções e a elaboração de laudos técnicos para pontes rolantes constituem um processo fundamental para atestar a segurança operacional e a aderência às normativas vigentes. Tal procedimento compreende a utilização de diversos conceitos, metodologias técnicas e a meticulosa coleta de informações."
A segurança operacional e a adequação às normas regulamentadoras de pontes rolantes dependem de um processo crucial: a inspeção e a emissão de laudos técnicos. Este procedimento é abrangente, envolvendo a aplicação de múltiplos conceitos, o uso de técnicas especializadas e a coleta rigorosa de dados.
